2013年1月4日金曜日

OVSのディスクについて(3回目)

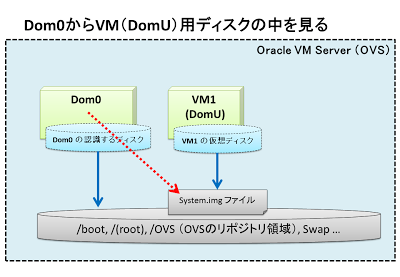

今回は、Oracle VM Server(OVS)のDom0 から
VMの仮想ディスクをのぞいてみます。




VM上のゲストOSからのディスクパーティション認識

まず、VM(ゲストOS)のディスク認識を確認しておきます。



ゲストOS上では、ディスク(仮想ディスク)を /dev/xvda の1つだけ認識しています。
[root@vm1 ~]# fdisk -l
Disk /dev/xvda: 2155 MB, 2155023360 bytes
255 heads, 63 sectors/track, 262 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes
    Device Boot      Start         End      Blocks   Id  System
/dev/xvda1   *           1          12       96358+  83  Linux
/dev/xvda2              13         261     2000092+  83  Linux
/dev/xvda3             262         262        8032+  82  Linux swap / Solaris

そのなかの2番目のパーティション(/dev/xvda2)を
/(rootマウントポイント)にマウントしています。
[root@vm1 ~]# df -h
Filesystem            Size  Used Avail Use% Mounted on
/dev/xvda1             92M   11M   76M  13% /boot
/dev/xvda2            1.9G  493M  1.4G  27% /
tmpfs                 129M     0  129M   0% /dev/shm

ディスクイメージファイルを Dom0 でマウント

VMの仮想ディスクとなる、ディスクイメージファイル(System.img)をマウントします。
イメージファイルの中に複数のパーティションが作成されているため、
lomount コマンドで、パーティション番号を指定してマウントします。
(-partition 2)

System.img ファイルをマウントする前に、
VM1は停止(shutdown)しておきます。


[root@ovs11 ~]# ls /mnt/
[root@ovs11 ~]#   ★マウント前は何も見えない。
[root@ovs11 ~]# cd /OVS/running_pool/EL52_vm1/
[root@ovs11 EL52_vm1]# lomount -t ext3 -diskimage System.img -partition 2 /mnt
[root@ovs11 EL52_vm1]# ls /mnt/
bin   dev  home  lost+found  mnt  proc  sbin     srv  tmp  usr
boot  etc  lib   media       opt  root  selinux  sys  u01  var
 ★System.imgの中身が/mnt配下で見られるようになった。

最後に、マウントしたディスクイメージをアンマウントしておきます。
[root@ovs11 EL52_vm1]# umount /mnt
[root@ovs11 EL52_vm1]# ls /mnt/
[root@ovs11 EL52_vm1]#   ★アンマウントしたので何も見えなくなった。

以上、
Dom0にDomUディスクをマウントしてみる話でした。
