Oracle VM Manager 3.3.3 への VM Network 作成。

Oracle VM Server （OVMS） は、インストール後に Oracle VM Manager （OVMM） に
登録しただけでは、VM の 仮想 NIC を接続するためのネットワークが作成されていません。
今回は、OVMM で OVMS の VM 用ネットワークを作成します。

※今回も、OVMM 3.3.3 / OVMS 3.3.3 です。

まだ、VM 接続用のネットワークが作成されていない状態からはじめます。
まず VLAN インターフェースを作成して、
それを VM ネットワークとして使用するための設定をします。



VLAN インターフェースの作成。

まず、「Networking」 タブの「VLAN Interfaces」 画面で、
「Create VLAN Interface...」 ボタンをクリックします。



VLAN インターフェースを作成するポートを選択します。
今回の環境では、それぞれの OVMS で bond0 を選択します。

ちなみに、この OVMS には eth0 と eth1 の NIC がありますが、
Bonding 設定済みのため、bond0 だけが選択できるようになっています。



作成する VLAN ID を指定します。
今回は、VLAN ID 5 ～ 7 をまとめて作成してみます。
※ただし、今回のVM ネットワーク作成には VLAN ID 5 だけ使用します。

ID を 5 To 7 と指定して 「>」 をクリックします。



VLAN ID が選択されるので、「Next」。



OVMS のそれぞれの bond0 ごとに、VLAN （今回は 5 ～ 7）が追加されることになります。
IP アドレスやサブネットマスクは入力せずに 「Finish」 をクリックします。



VLAN インターフェースが追加されました。



OVMS に直接ログインすると、
実際に VLAN インターフェースが作成されたことがわかります。

[root@ovms33v01 ~]# ip address show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
2: eth0: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master bond0 state UP qlen 1000
    link/ether 00:50:56:a0:2e:a3 brd ff:ff:ff:ff:ff:ff
3: eth1: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master bond0 state UP qlen 1000
    link/ether 00:50:56:a0:2e:a3 brd ff:ff:ff:ff:ff:ff
4: bond0: <BROADCAST,MULTICAST,MASTER,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP
    link/ether 00:50:56:a0:2e:a3 brd ff:ff:ff:ff:ff:ff
5: bond0.4@bond0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP
    link/ether 00:50:56:a0:2e:a3 brd ff:ff:ff:ff:ff:ff
    inet 192.168.4.201/24 brd 192.168.4.255 scope global bond0.4
    inet 192.168.4.200/24 brd 192.168.4.255 scope global secondary bond0.4:0
7: bond0.41@bond0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP
    link/ether 00:50:56:a0:2e:a3 brd ff:ff:ff:ff:ff:ff
    inet 192.168.41.201/24 brd 192.168.41.255 scope global bond0.41
8: bond0.5@bond0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master 10b9bd5ff5 state UP
    link/ether 00:50:56:a0:2e:a3 brd ff:ff:ff:ff:ff:ff
9: bond0.6@bond0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP
    link/ether 00:50:56:a0:2e:a3 brd ff:ff:ff:ff:ff:ff
10: bond0.7@bond0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP
    link/ether 00:50:56:a0:2e:a3 brd ff:ff:ff:ff:ff:ff
11: 10b9bd5ff5: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP
    link/ether 00:50:56:a0:2e:a3 brd ff:ff:ff:ff:ff:ff

VM 用ネットワーク の作成。

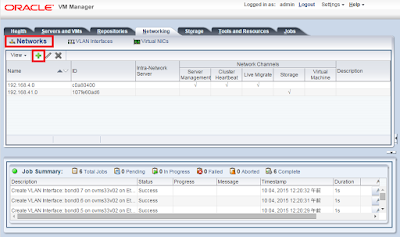

「Networking」 タブの 「Networks」 画面で、
「Create New Network...」 ボタンをクリックします。



「Create a Network with Ports/Bond Ports/VLAN Interfaces」 を選択して、「Next」。



ネットワークの名前を入力して、
Network Uses で 「Virtual Machine」 を選択して 「Next」。

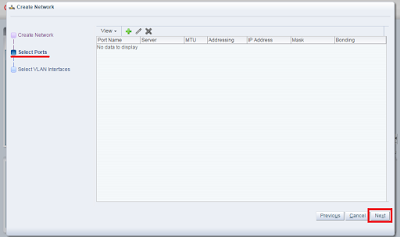

Select Ports では、なにも選択せずに 「Next」。



Select VLAN Interfaces で、「Select VLAN Interfaces」 ボタンをクリックします。



今回は、それぞれの OVMS の VLAN ID 5 のインターフェースを選択して 「OK」。



VLAN インターフェースが選択されるので、「Finish」 。



Network Channels の 「Virtual Machine」 にチェックが入ったネットワークが作成されました。



VM Network を作成すると、
OVMS ではブリッジが作成されて VLAN インターフェースが接続されます。

[root@ovms33v01 ~]# brctl show
bridge name     bridge id               STP enabled     interfaces
10b9bd5ff5              8000.005056a02ea3       no              bond0.5

いくつか VM Network を作成すると、それぞれにブリッジが作成され、
VLAN インタフェースが接続されます。
例えば VLAN ID 5 ～ 7 で、3 つの VM Network を作成すると・・・



こんな感じになります。

[root@ovms33v01 ~]# brctl show
bridge name     bridge id               STP enabled     interfaces
101dd202c6              8000.005056a02ea3       no              bond0.6
10b9bd5ff5              8000.005056a02ea3       no              bond0.5
10e3eb31ac              8000.005056a02ea3       no              bond0.7

以上、OVMM での VM Network 作成でした。
つづく。
